植物表型成像分析技術整合葉綠素?zé)晒獬上?、RGB真彩3D成像、熱成像、高光譜成像等多種表型成像技術，對植物表型組進行綜合分析?；谶@一技術設計的高通量表型成像分析平臺，通過自動傳送帶或XYZ三維移動機械臂實現自動化高通量植物樣品表型分析。

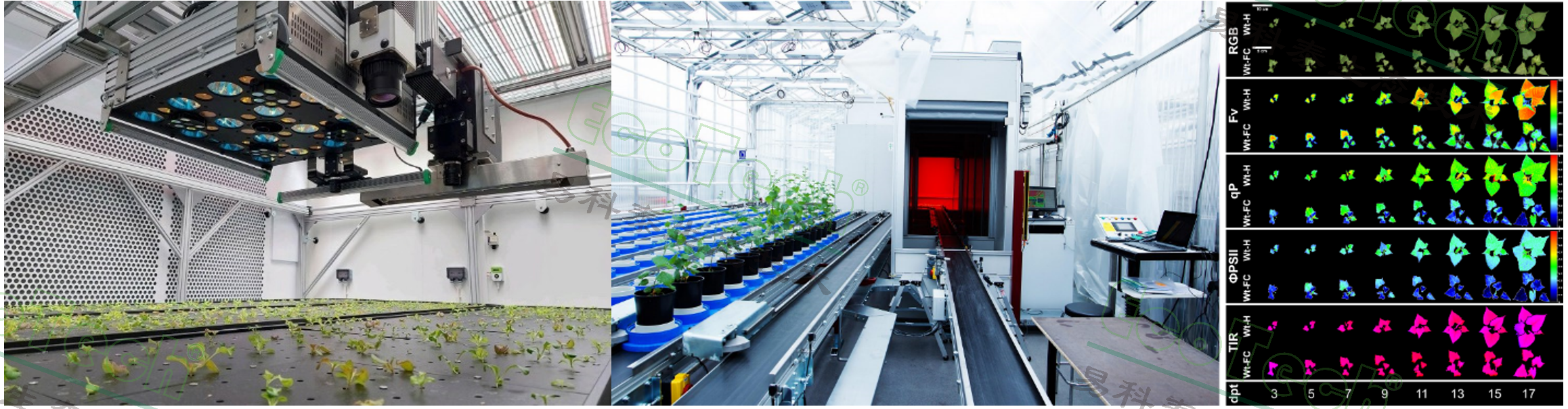

左圖：荷蘭瓦赫寧根大學PlantScreen XYZ三維移動式植物表型成像分析系統；中圖：芬蘭赫爾辛基大學PlantScreen傳送帶版高通量植物表型成像分析系統；右圖：利用PlantScreen進行的甘薯高通量表型成像分析（Wang，2019）
高通量表型成像分析平臺固然高效快速，但畢竟建設周期長、費用較高。因此，在很多研究中，利用同類型表型傳感器設計的實驗室儀器組成一套模塊式表型方案來進行相關研究，就成為了很多科研人員的更佳選擇。
易科泰依托農業與表型檢測技術領域的深厚積淀，創新性推出全自主、國產化PhenoTron模塊式表型成像分析技術解決方案。
本方案以FluorTron®葉綠素?zé)晒獬上衽c多功能高光譜成像分析技術為核心支撐，聯動多種檢測技術形成協同合力，實現對植物表型與種質資源更全面、精準、高效的綜合檢測。這一技術方案集成有葉綠素?zé)晒獬上?、UV-MCF紫外激發多光譜熒光成像、高光譜成像、Thermo-RGB融合成像、種子呼吸、谷物成分分析、X-ray成像、種子發芽率成像等多種技術與相應儀器，可根據實際研究需要靈活組配。

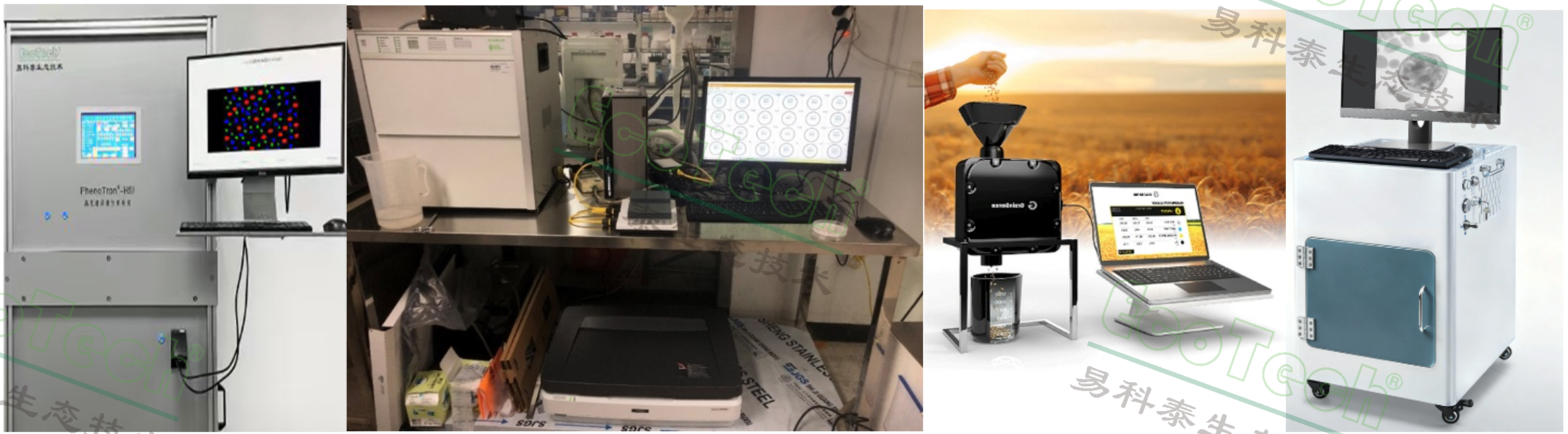

PhenoTron模塊式表型成像分析技術的部分功能模塊，從左至右分別為：FluorTron®多功能高光譜成像模塊、種子呼吸檢測與葉綠素?zé)晒獬上衲K、Grainsense谷物成分分析模塊、X-ray成像模塊
下面我們介紹一些利用PhenoTron模塊式表型成像的相關技術在模塊式種質資源表型檢測方面的研究案例：
隨著納米技術的迅速發展，納米粒子大量釋放到環境中，而其環境釋放風險尚未完全明了。CuO納米粒子作為潛在的農藥/肥料載體，其對植物的生理影響亟需評估。研究人員將黃花槐的種子在不同濃度CuO納米粒子溶液浸泡后，在萌發過程中分別利用模塊式表型成像儀器進行檢測：紅外熱成像監測種子表面溫度變化；FluorCam葉綠素?zé)晒獬上裣到y(tǒng)測定 Fm'（最大熒光）和 NPQ（非光化學淬滅系數）；熒光光譜檢測405nm-800nm的熒光光譜曲線，其藍綠波段可反映次生代謝水平，685 nm與 735 nm發射峰比值（F685/F735），則與葉綠素含量相關。

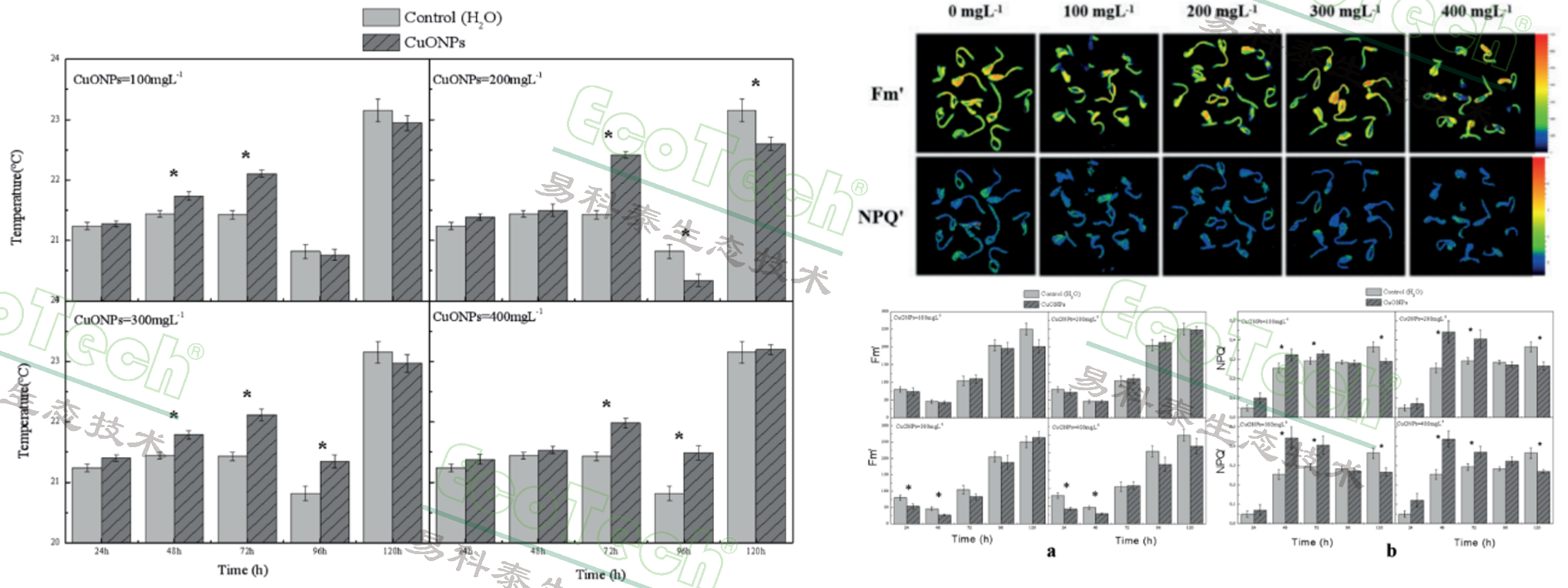

左圖：不同濃度CuO納米粒子處理種子的溫度動態數據；右圖：不同濃度CuO納米粒子處理120h后的葉綠素?zé)晒獬上駡D與對應的動態數據
結果表明，CuO NPs 處理種子在早期（尤其 72–96 h）表面溫度顯著升高，隨后趨于恢復，提示存在短期熱應激。NPQ在早期顯著升高，表明多余光能轉化為熱能耗散，暗示光系統 II（PSII）受到壓力；后期下降則提示CuO NPs可能開始損傷光系統的葉黃素循環機制。從熒光光譜曲線上看，低濃度處理（100–200 mg/L）的葉綠素?zé)晒鈴?qiáng)度略有增加，而高濃度處理（300–400 mg/L）的熒光強度下降，顯示光合色素受損。F685/F735比值也有對應的變化，但差異不顯著。

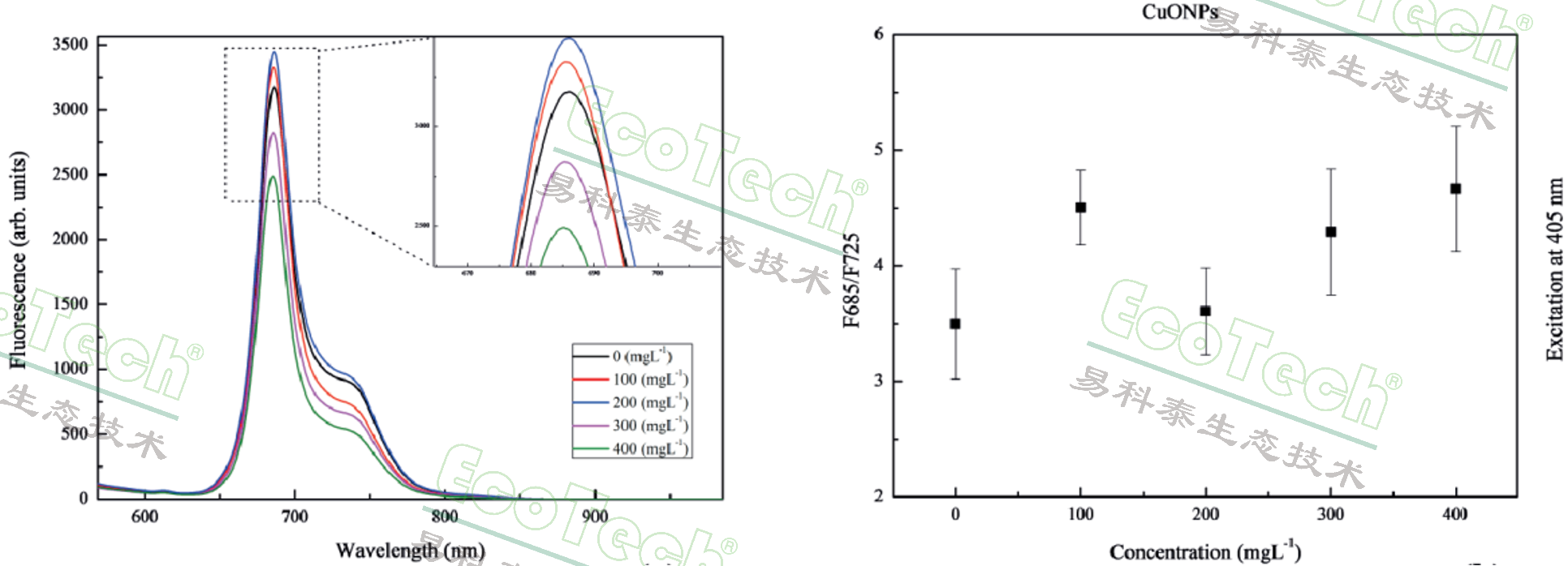

左圖：不同濃度CuO納米粒子處理120h后葉綠素?zé)晒夤庾V曲線；右圖：對應的F685/F735比值
模塊式表型方案在使用上更加靈活簡便，而在購置時也可根據具體研究需要進行選配或分批購置。那么如果是目前的經費僅能購買一套儀器，那么應該先購置什么儀器呢？
德國萊布尼茨蔬菜和觀賞植物研究所IGZ的這項研究可能會給您一些啟發。這一研究使用了多種表型成像技術檢測剛發芽的生菜幼苗，部分植株中接種了立枯絲核菌（Rhizoctonia solani），試圖確定哪些技術的哪個參數能夠更靈敏地將感染病害的植株和未感染的植株區分開，從而實現對種苗抗病性的快速評估與篩選。
研究中進行成像分析的參數與所屬技術如下：
值得一提的是，在本研究中，所有成像分析工作都是由一臺模塊化設計的FluorCam多光譜熒光成像系統加配熱成像單元完成的。而這些成像功能也可以由多臺臺不同專用表型成像儀器組成的模塊式方案來分別完成，比如PhenoTron模塊式表型成像分析技術方案中的FluorTron®多功能高光譜成像+ FluorTron®葉綠素?zé)晒獬上?/strong>+Thermo-RGB融合成像。

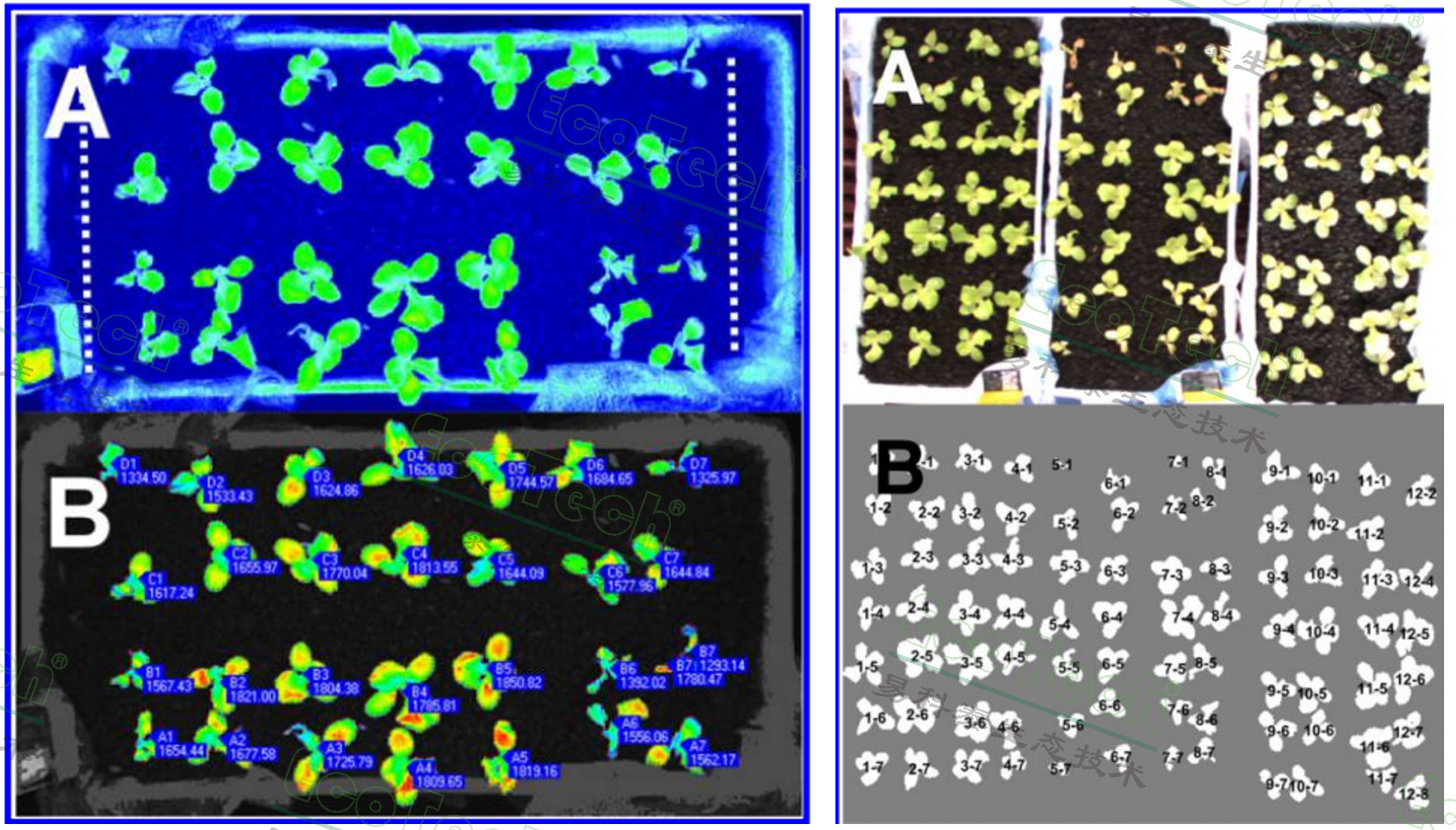

左圖：反射光譜歸一化植被指數NDVI成像圖的背景分割；右圖：基于RGB真彩成像對熱成像圖進行背景分割
測試結果發現，感染病害的植株和未感染的植株之間，最大光化學效率Fv/Fm、熒光衰減比率Rfd、歸一化植被指數NDVI、作物水脅迫指數I1、光合有效葉面積日相對生長速率Arel、多光譜熒光F440、F520等參數都表現出顯著差異。通過進一步數據統計分析最終發現最大光化學效率Fv/Fm、熒光衰減比率Rfd在本次實驗中的識別效果最好，誤差≤0.052。Fv/Fm＞0.73的生菜幼苗即可認為是健康的。Fv/Fm甚至能夠在病害癥狀發生前即可檢測到病菌感染。

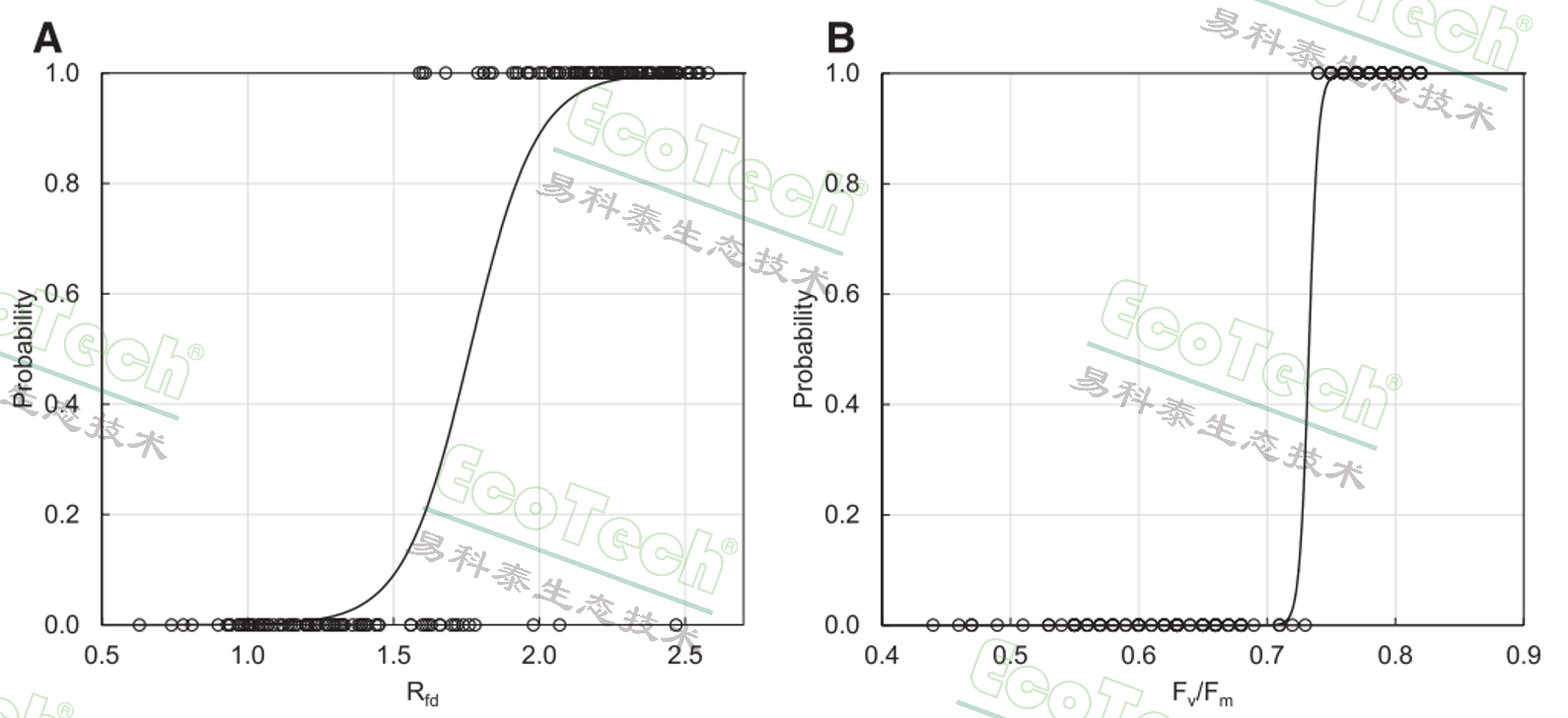

熒光衰減比率Rfd和最大光化學效率Fv/Fm的邏輯回歸函數，概率1代表健康植株，概率0代表染病植株
由此可見，葉綠素?zé)晒獬上窦夹g(shù)是用于種子萌發與種苗活力檢測的最佳技術之一。在很多研究中，只使用了葉綠素?zé)晒獬上窦夹g(shù)來就能確定種苗的抗逆能力。比如華南農業大學通過轉基因方法使水稻過表達兩種抗逆基因CdtCIPK5和CdtCBL4，然后對轉基因水稻幼苗進行鹽脅迫、低溫脅迫和干旱脅迫處理。通過FluorCam葉綠素?zé)晒獬上裣到y(tǒng)測量的最大光化學效率Fv/Fm證明，CdtCIPK5和CdtCBL4過表達提高了水稻的鹽脅迫抗性，但對低溫和干旱脅迫則沒有顯著作用。

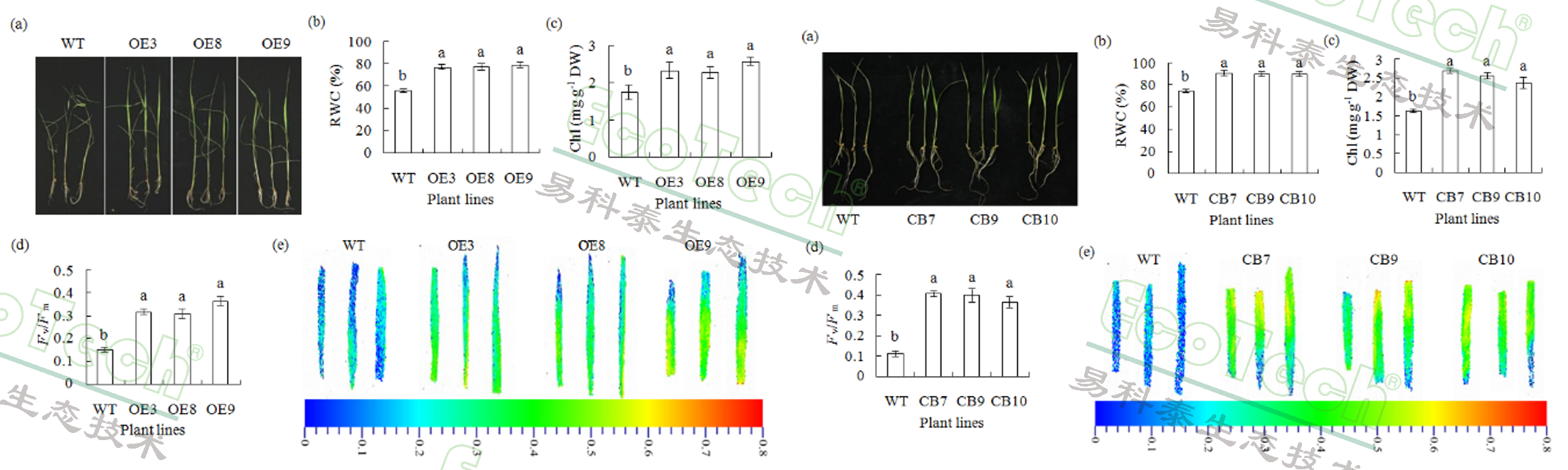

鹽脅迫處理后轉基因水稻的彩色成像、相對水分含量、葉綠素濃度、Fv/Fm數據和葉綠素?zé)晒獬上駡D，左圖：CdtCIPK5過表達水稻；右圖：CdtCBL4過表達水稻
參考文獻：
北京易科泰生態技術公司提供模塊式植物表型分析技術與種質資源表型分析技術全面解決方案并提供相關參考文獻：
易科泰即可提供國際著名品牌FluorCam葉綠素?zé)晒獬上衽c多光譜熒光成像系統，也可提供自主國產化PhenoTron模塊式表型成像分析技術方案，具體包括：
種子活力、生理狀態、生化成分含量及轉基因標記蛋白均會改變其特定波段的反射光譜指紋與熒光光譜特征。FluorTron®多功能高光譜成像技術能夠精準捕獲種子的反射光譜與熒光光譜，不僅能高效評估萌發潛力、抗逆能力等關鍵活力指標，為高活力種子篩選提供基礎數據；還能進行種子品種分類和分級、種子成分和屬性預測、清潔度評估、損傷與病害檢測；此外還能對綠色熒光蛋白（GFP）、紅色熒光蛋白（RFP）等成像檢測。

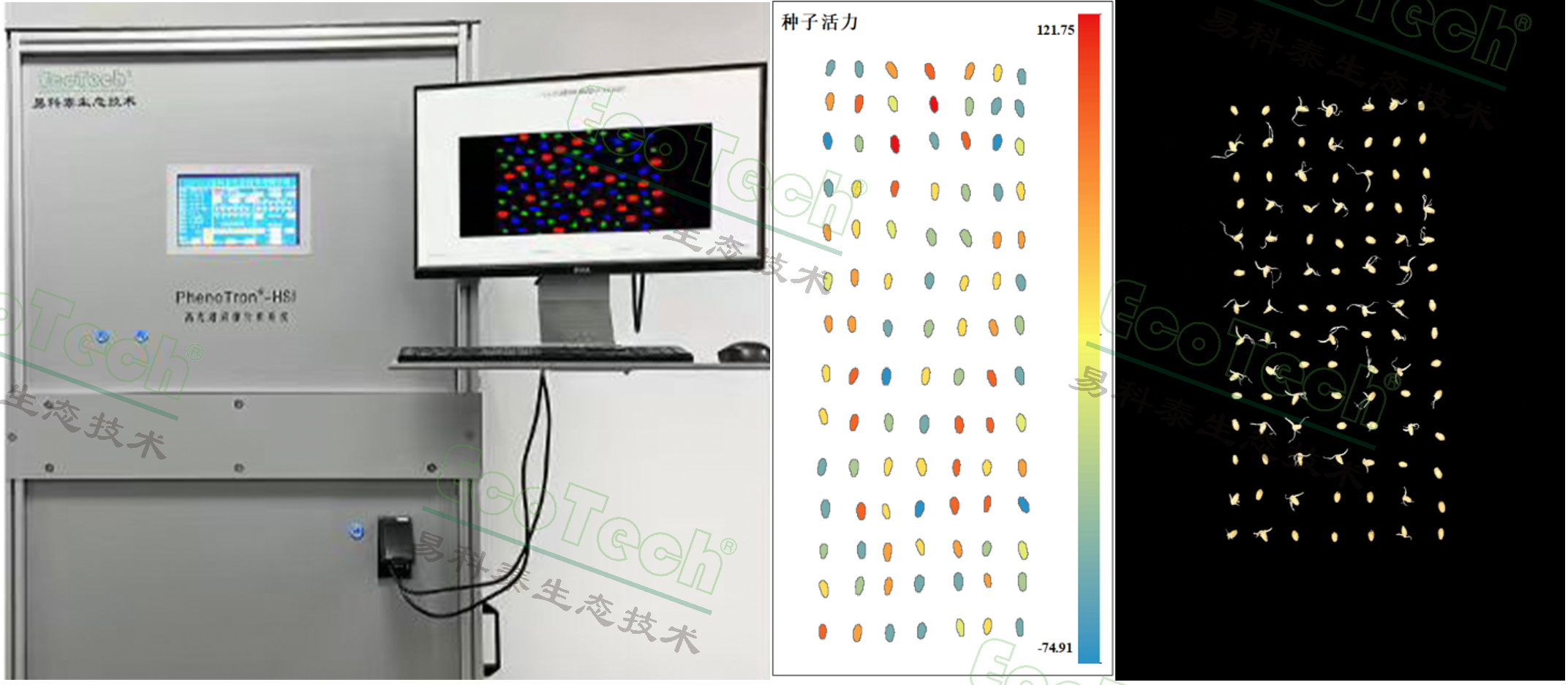

左圖：多功能高光譜成像種質資源檢測系統；中圖：判斷分析算法模型預測小麥種子活力；（紅色為活力高，藍色為老化處理失活種子）；右圖：小麥種子實際萌發情況（EcoTech®實驗室供圖）
自動量化種子大小、形狀、顏色等形態特征，對種質資源進行高通量表型分析與精準鑒定。并通過動態熱成像捕捉種子熱衰減曲線，實現快速、無損的種子質量分級。

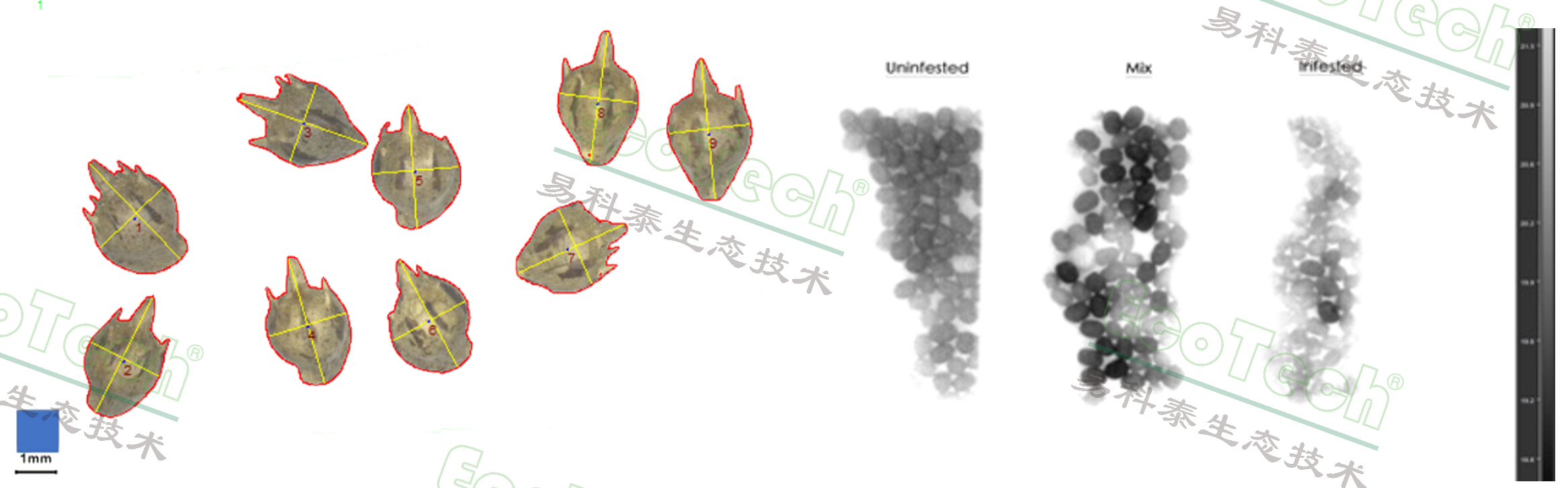

左圖：紫花苜蓿種子形態分析（EcoTech®實驗室供圖）右圖：綠豆豆象侵染檢測（EcoTech®實驗室供圖）
通過監測耗氧率等呼吸代謝指標，揭示種子生理活性狀態，實現種子活力的無損、快速的評估。

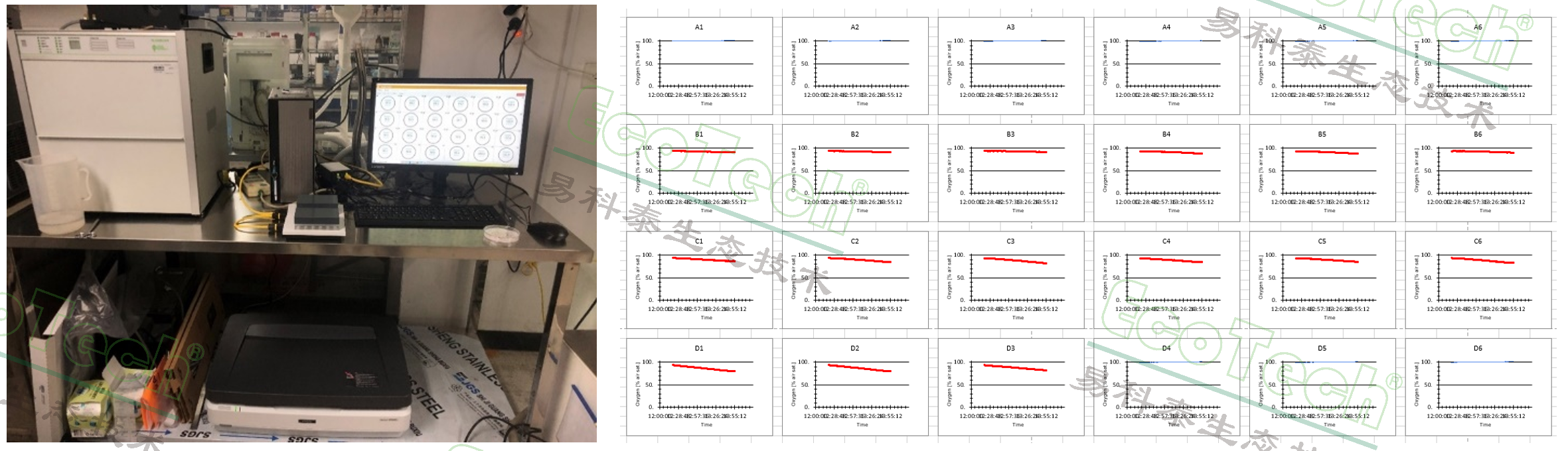

左圖：配套高通量種子呼吸及活力檢測系統交付農業農村部蔬菜種子質量監督檢驗測試中心；右圖：24通道的種子耗氧曲線（藍色曲線為空白對照，紅色曲線為不同處理的測試種子）
采用近紅外光譜技術精準測定碳水化合物、脂肪、蛋白質、水分等成分的含量，用于種質資源營養組成精準鑒定與優質基因型快速篩選。

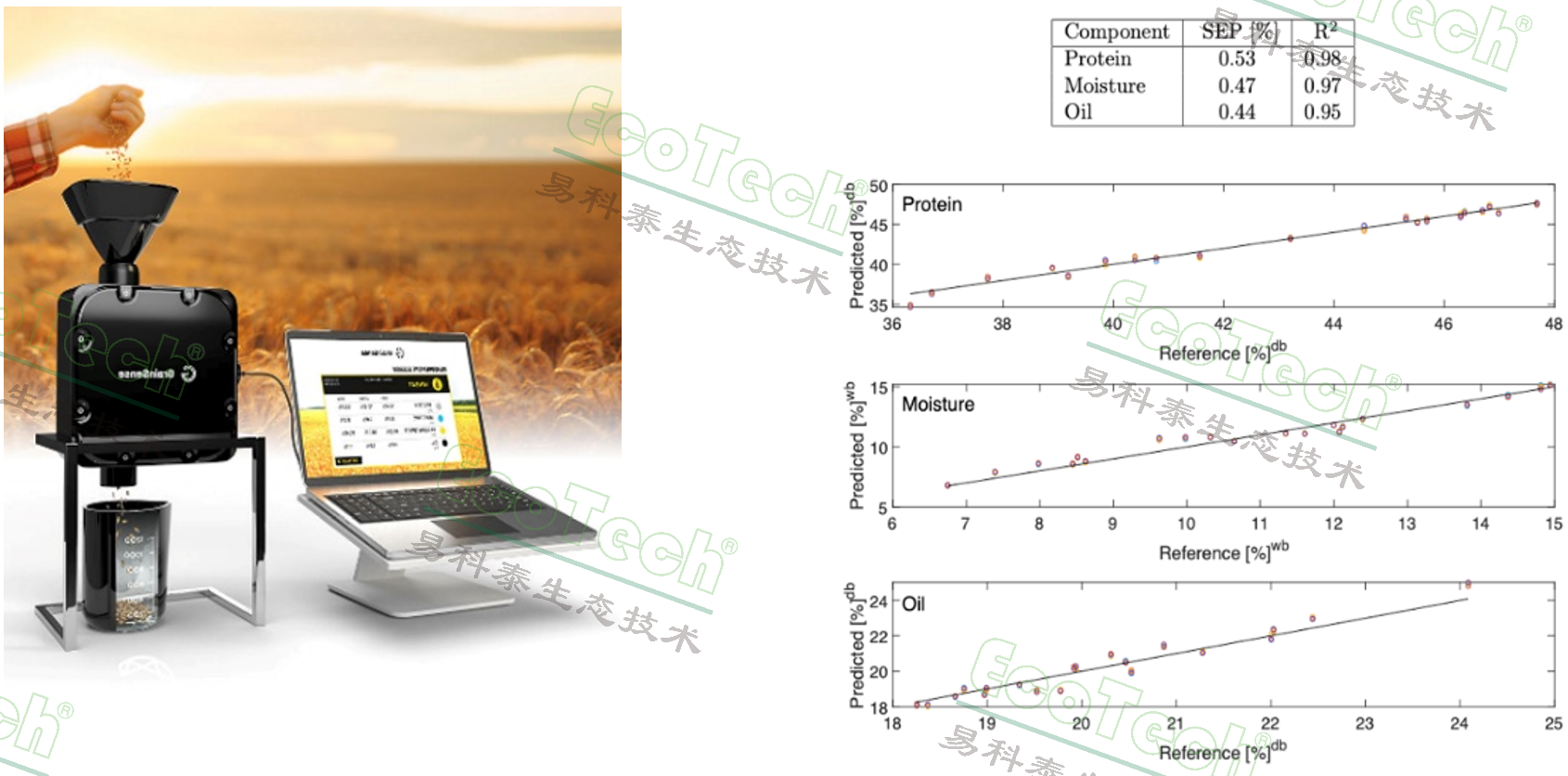

左圖：臺式種子成分分析儀；右圖：大豆蛋白質、水分、脂肪含量預測值與真實值比對
對種子進行高分辨率X射線成像，清晰呈現內部微觀結構（如種子胚乳、胚、裂紋、蟲道等）。精準測量種子空癟/飽滿率等，自動識別機械損傷、組織劣變、畸形或未成熟種子，用于種子資源無損質量分級。

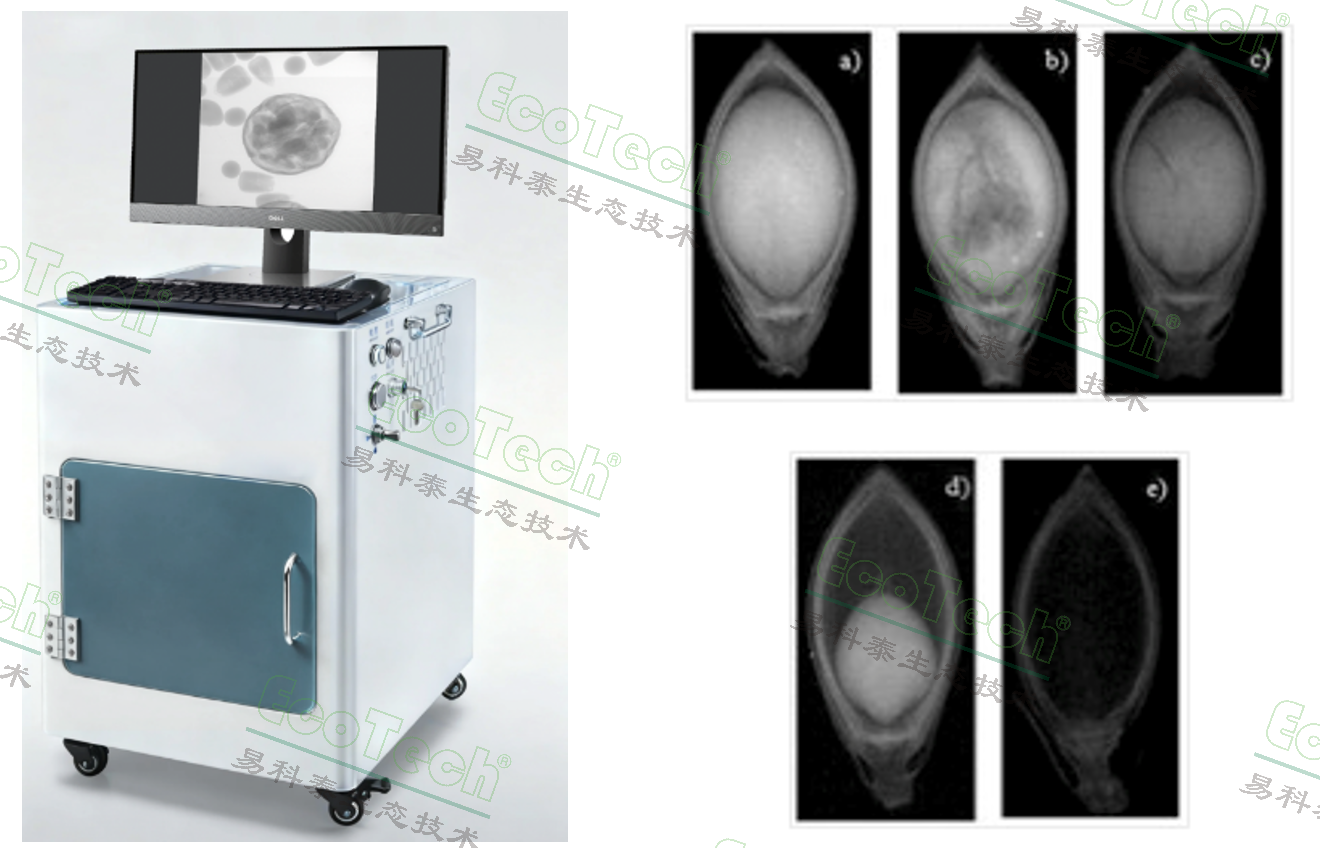

左圖：種子X射線成像分析儀；右圖：經X射線成像檢測的信號草（一種牧草）種子：完整種子、組織退化、機械損傷、畸形及空殼穎
基于高精度圖像識別與智能分析技術，通過移動端或固定成像設備采集種子與幼苗圖像，自動識別、計數并分析發芽狀態，可實現發芽率的高通量、無損傷、自動化檢測。

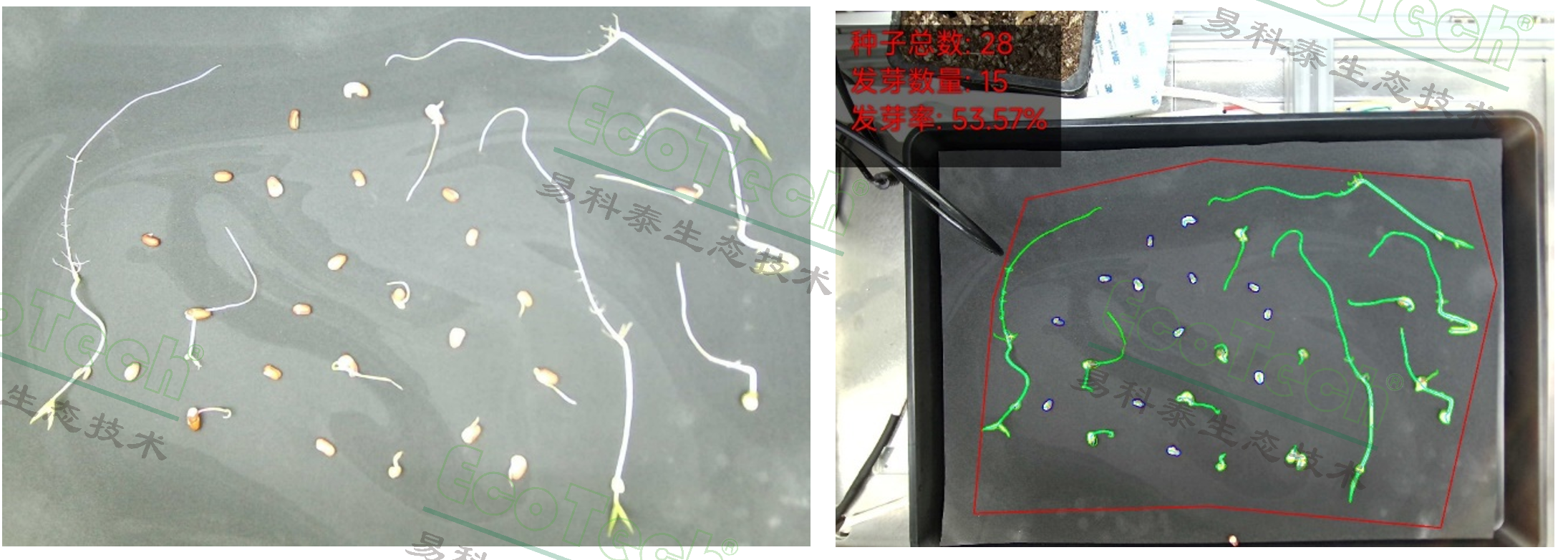

左圖：頂視種子RGB圖；右圖：種子數量精準識別、發芽率統計（EcoTech®實驗室供圖）
