一、用途:
通過WinScanopy植物冠層分析系統,測量森林生態系統植物冠層的形狀(大小及位置、冠層分布)、郁閉度、冠層上下光輻射、太陽輻射通量、測點因數、透光面積和葉面積指數等參數,能夠很好地反映森林生物量累積及植被競爭環境資源的能力。

二、原理:
它是利用高分辨率專業數碼相機通過魚眼鏡頭拍攝高清晰度的球型數碼圖片,用專業分析軟件進行圖形分析及計算,得出完整的相關參數。
三、組成:
WinSCANOPY 植物冠層分析系統包括以下三種型號,各型號結構組成見下表:
| DSLR相機版 |
|
| 產品 |
24 MP DSLR System |
| 描述 |
2400萬像素單反相機 |
| 16 GB存儲卡 |
|
| 電池充電器 |
|
| 2塊電池 |
|
| 經廠家校準的180度魚眼鏡頭 |
|
| 通用自平衡系統 |
|
| 防雨包 |
|
| WinSCANOPY軟件(Reg或Pro版) |
|
| XLSCANOPY軟件 |
|
| 半球直徑(近似值) |
3800 |
| 遙控 |
有,置于指北針中,25m距離,可訂制75m的 |
| 指北及精度 |
有,置于指北針中,精度±4度角 |
| 向下圖像獲?。ㄓ糜诘乇砀采w分析) |
有,需要WinSCANOPY Pro版軟件 |
| 重量 |
2.2 |
| 尺寸 |
26.5×22×15 |
| 讀卡器,數量1 |
可選 |
| 三角架,數量1 |
用以保證拍攝樹木球冠照片時穩定,照片清晰度和質量( 用戶自備) |
| 電腦,數量1 |
最低配置:Pentium IV / 512 MB內存 / 19"顯示以上配置,WIN XP或WIN 7(用戶自備) |

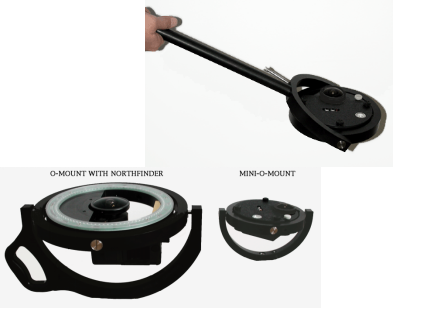

系統照片:

樹冠照片:

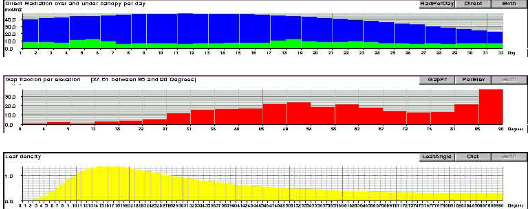

軟件分析結果:

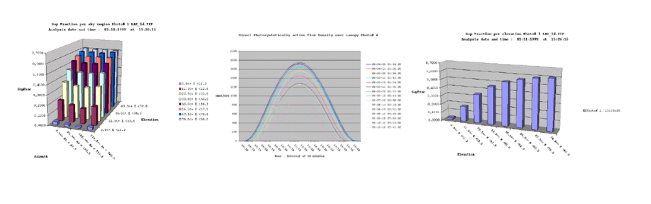

XLScanopy軟件 圖象化數據結果:

四、基本技術指標:
WinSCANOPY軟件各版本的特點
| 總特點 |
標準版 |
專業版 |
| 圖象旋轉 |
Y |
Y |
| 交互式或區域預先設置 |
Y |
Y |
| 通過1到2個步驟即可完成分析(像素分級或冠層分析) |
Y |
Y |
| 交互式或批量分析模式 |
Y |
Y |
| 用戶可選擇區域位置 |
Y |
Y |
| 以相等網格化處理 |
Y |
Y |
| 以不等網格化處理 |
Y |
Y |
| 自動數據存儲 |
Y |
Y |
| 可設定多個參數分析 |
N |
Y |
| 文件處理 |
||
| 分析tiff,bmp,jpeg格式的圖象文件 |
Y |
Y |
| 打印圖像或存儲到一個文件 |
Y |
Y |
| 圖像轉化 |
Y |
Y |
| 存儲圖像分析結果 |
Y |
Y |
| 自動獲取分析文件名稱中文件編號 |
N |
Y |
| 自動獲取圖像文件中照相機設置信息 |
N |
Y |
| 選擇分析文件中的信息及數據 |
Y |
Y |
| 儲存并上載設置文件 |
Y |
Y |
| 處理10-16bit灰度圖像文件 |
N |
Y |
| 提取圖片文件中的GPS信息 |
N |
Y |
| 圖像處理 |
||
| 通過顏色選擇更好實現圖像瀏覽并分析 |
N |
Y |
| 圖像編輯 |
Y |
Y |
| 圖像銳化 |
Y |
Y |
| 全景顯示 |
Y |
Y |
| 魚眼鏡頭 |
||
| 魚眼鏡頭可校準 |
Y |
Y |
| 支持多種視角 |
Y |
Y |
| 鏡頭補償功能 |
Y |
Y |
| 像素分類 |
||
| 可觀察到分析前、中、后的像素分類 |
||
